شرکت وستادژ آسیا در سال ۱۳۹۴ با هدف تولید داخلی و ایجاد خودکفایی ملی در عرصه صنعت ساختمان تاسیس گردید و برای اولین بار در ایران اقدام به تولید ساپورت های نوین
تاسیساتی نمود. این شرکت با بهره گیری از به روزترین تجهیزات و تکنولوژی در مجموعه تولیدی خود و باور به توانایی های نیروی متخصص داخلی توانست محصولات با کیفیت بالا
مطابق با استاندارد های روز دنیا تولید و عرضه نماید. کیفیت بالای محصولات، قابلیت رقابت در عرصه جهانی را فراهم آورده است.

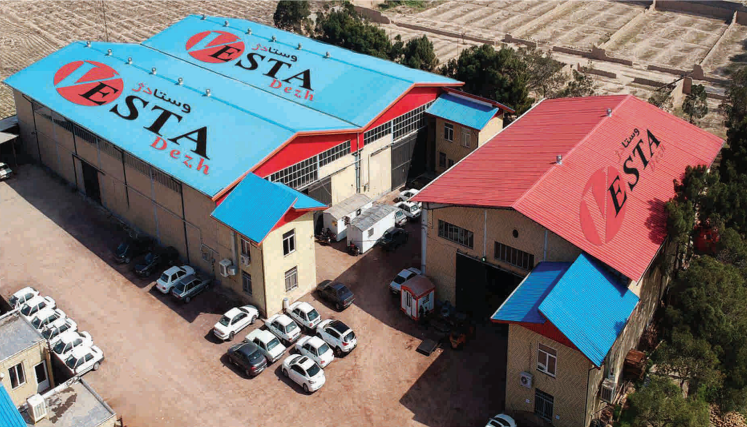

شرکت وستادژ آسیا کلیه قطعات لازم برای نصب و ساپورت انواع سیستم های تأسیسات را در کارخانه ای واقع در اتوبان تهران – ساوه شهرک کاظم آباد در زمینی به مساحت 22000
متر مربع با بهره گیری از فناوری روز دنیا تولید می کند. هم اکنون 95 نفر نیروی مجرب در کارخانه مستقر و مشغول به کار هستند. همچنین به تازگی به منظور افزایش ظرفیت تولید
یک واحد تولیدی در شهرک صنعتی صفادشت راه اندازی شده و به بهره برداری رسیده است. هم اینک ظرفیت تولید شرکت وستادژ به 400 تن در ماه رسیده است که امید است با
لطف خدا و تلاش شبانه روزی، این ظرفیت در آینده ای نزدیک به 1000 تن در ماه افزایش یابد.
شرکت وستادژ با نگاه به آینده و به منظور حل دغدغه ی کمبود انرژی در کشور از سال 1397 اقدام به تولید سازه های نگهدارنده ی صفحات خورشیدی جهت گسترش استفاده از انرژی
خورشیدی نمود.
همچنین، تیم های فنی و مهندسی، تحقیق و توسعه، فروش و بازرگانی، تبلیغات، IT و اداری متشکل از 45 نفر نیروی متخصص و مجرب در یک مجتمع در منطقه قلهک تهران مستقر
و مشغول به کار هستند. حساسیت بالا در جذب نفرات سبب شده است که افراد خوش فکر با سوابق درخشان و تحصیلات عالیه به عضویت این مجموعه درآمده و کادری مجرب و
توانمند را در تمامی واحدها تشکیل دهند.
شرکت وستادژ آسیا با عاملیت های فروش خود در شهرهای تهران، مشهد، قم، تبریز و اصفهان سهم عمدهای از بازار ایران را در اختیار دارد و در نظر دارد به زودی در تمامی استان ها
عاملیت های فروش خود را فعال کند.
شرکت وستادژآسیا در راستای رسیدن به بالاترین سطح کیفیت و پیشگام بودن در عرصه ی تولید، ارتباط تنگاتنگی با شرکت های قدر و بنام جهانی داشته است و این چشمانداز را دارد
که در آینده ی نزدیک سهم بزرگی از بازارهای جهانی را از آن خود کند. شرکت وستادژ هم اکنون نماینده ی انحصاری شرکت INDEX اسپانیا تولیدکننده ی انواع انکربولت های مکانیکی
و شیمیایی در ایران می باشد.
شرکت وستادژ آسیا همواره اهداف ارزشمندی چون احترام به حقوق مصرف کننده، مشتری مداری و ایجاد اشتغال برای جوانان این مرز و بوم را در کنار تولید محصولات با کیفیت
مطابق با استانداردهای بین المللی سر لوحه ی مسیر خود قرار داده است و رضایت مصرف کننده ها از کیفیت بالای محصولات شرکت وستادژ همواره باعث دل گرمی افراد این
مجموعه بوده است.
مزایای استفاده از ساپورت های تاسیساتی وستادژ
- سرعت اجرای بسیار بالا
- زیبایی
- حذف جوشکاری در عملیات اجرایی ساپورت ها
- فرآیندهای تست و کنترل و بازرسی پس از تولید
- مقاومت در برابر خوردگی به جهت گالوانیزه سرد و گرم
- قیمت مناسب در مقایسه با تولیدات مشابه
- عدم وابستگی به متریال خارجی
سیستم انکراژ
انکر بولت به وسیله ای گفته می شود که برای اتصال هر شی خارجی به بتن مورد استفاده قرار می گیرد. انکر بولت ها انواع مختلفی دارند و طراحی های هرکدام با توجه به شرکت
سازنده ی آنها متفاوت و مختص به خود می باشد. انکر بولت ها دارای یک سر رزوه شده می باشند که قابلیت نصب واشر و مهره را دارد. انکر بولت ها می توانند برای کاربرد های
گوناگون مورد استفاده قرار گیرند، از ساختمان های معمولی گرفته تا سد ها و نیروگاه های اتمی.
انکر بولت ها همچنین می توانند برای بستن صفحه ستون های فولادی برای فنداسیون بتنی مورد استفاده قرار گیرند. به عنوان مثال هنگامی که قصد نصب ماشین آلات کارخانه را
دارید، با توجه به سایز ماشین آلات و میزان لرزش آنها، انکربولت ها را در فونداسیون کاشته و ماشین آلات را به آنها می بندند. البته در زمان آرماتوربندی و قبل از بتن ریزی چنانچه
مکان انکربولت پیش بینی شده باشد، می توان آنها را جایگذاری کرد.
کاربرد های سازه ای:
در نصب صفحات فلزی بر روی بتن یا سایر مصالح بنایی به منظور انجام عملیات جوشکاری بر روی صفحه و افزودن قطعه جدید بر روی صفحه نصب شده:
مثلا پوشاندن یک دهانه با استفاده از مقاطع IPE و ایجاد یک سقف جدید در بازشوهای سازه بتنی که قبلا ساخته شده است. ( کاشت بولت )
در تقویت و ترمیم سازه های بتنی مثل اتصال دو قطعه پی نواری در یک سازه قدیمی به منظور افزایش سطح پی ( کاشت آرماتور )
در ادامه عملیات سازه ای در یک سازه بتنی که آرماتور های انتظار به منظور همپوشانی با آرماتور های بعدی وجود ندارد. ( کاشت آرماتور )
کاربرد های غیر سازه ای:
در نصب ساپورت های الکتریکی و مکانیکی بر وری بدنه بتنی
در نصب هندریل و گاردریل
در کاشت پایه های تجهیزات سبک بر روی کف، دیوار یا سقف مثل دوربین مداربسته، دوربین های کنترل سرعت و …..

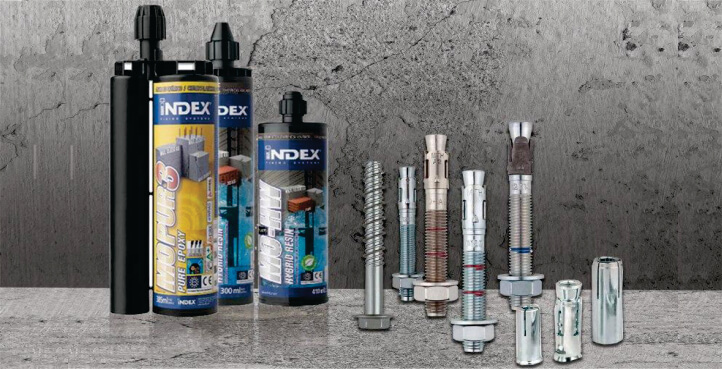

انواع انکر بولت ها

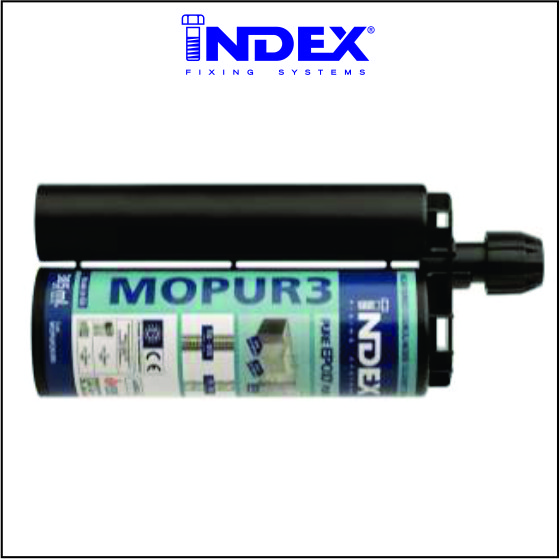

انکر بولت های شیمیایی
عبارتی کلی است که به بولت ها یا رادهایی اطلاق می گردد که درون لایه های بتنی یا بنایی، یا استفاده از مواد شیمیایی پایه رزین کارگذاری می شوند. این انکر ها برای بارهای
سنگین کاربرد داشته و تقریبا در تمامی موارد، اتصال به دست آمده از خود ماده ی اصلی قوی تر است. مزیت استفاده از این نوع انکرها عدم محدودیت استفاده در قطر و عمق کاشت
می باشد. در کاشت های شیمیایی عنصر فولادی که در بتن جایگذاری یا اصطلاحا کاشته می شود، می تواند آرماتور، راد تمام رزوه و یا بولت باشد. جایگذاری آرماتورهای جامانده یا
تغییر موقعیت یافته در فونداسیون از نوع کاشت شیمیایی با عملکرد سازه ای می باشد. اگرچه انواع مختلفی از انکر در بازار موجود می باشند ولی تمامی سیستم ها مبنای کار یکسانی
دارند و مواد تشکیل دهنده آنها یک رزین به عنوان ماده ی پایه و یک ماده ی دیگر که باعث گیرش می شود، می باشد.

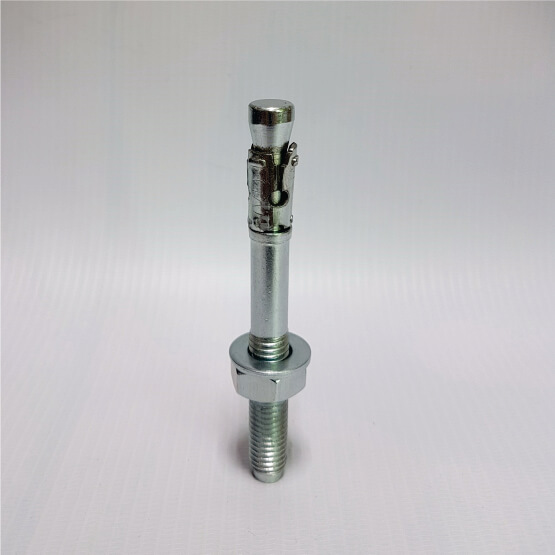

انکر بولت های مکانیکی ( رول بولت )
انواع انکر بولت مکانیکی در واقع گروهی از انکرها را شامل می شوند که کاشت آنها در حفره ایجاد شده در مصالح پایه به صورت مکانیکی انجام می شود. در کاشت مکانیکی لزوما با
توجه به مکانیسم عملکرد اینگونه از انکرها که اصطحکاکی می باشند عنصر جایگذاری شونده می بایست دارای یک گوه یا پروانه درگیر شونده در اثر فشار پیچشی باشند. جایگذاری
برخی عناصر فلزی در بتن جهت نصب ساپورت تاسیسات و یا آویز و یا ایجاد رایزرها عمدتا از نوع کاشت انکر مکانیکی با عملکرد تاسیساتی می باشند. اجزای انکر بولت های مکانیکی
شامل یک پیچ با سر مخروطی شکل، قطعه ای استوانه ای، مهر و واشر می باشد.

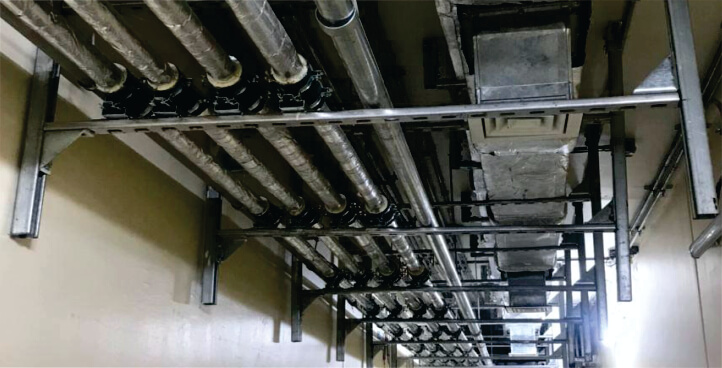

بست و تکیه گاه های ثابت و متحرک

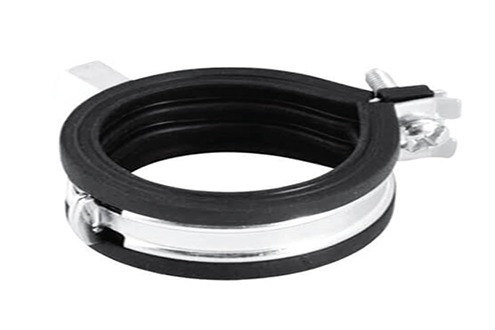

بست قفلی روکشدار
بست قفلی روکشدار که از جنس فولاد یا گالوانیزه سرد ( قابلیت ارائه به صورت گرم )
به عنوان نگه دارنده لوله‌های پلاستیکی سیستم‌های فاضلاب (PE, PP, PVC) و مسی
در سایزهای سبک (عمودی/ افقی) طراحی شده است.
- سایر ویژگی‌ها:
مورد استفاده برای بارگذاری سبک، پایپ 3/8 تا سایز 2 اینچ
پیچ ها این بست با واشر ستارهای بسته می شوند.
قابل استفاده برای پایه‌های (عمودی/ افقی) گذرنده از دیوارها و سقف‌ها
طراحی شده برای لوله‌های پلاستیکی سیستم‌های فاضلاب (PE, PP, PVC) و مسی
- مزایا روکش NBR:
1) باعث کاهش نویز در سیستم پایپینگ تا 15 دسی بل میشود. (طبق استاندار DIN4109)
2) باعث کاهش ارتعاشات سیستم پایپینگ میشود
3) بازه دمایی این بست قابل از دمای 20 – تا 110 است.

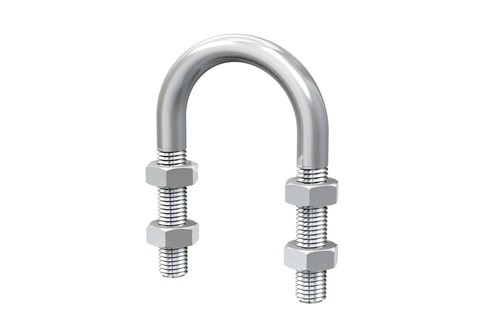

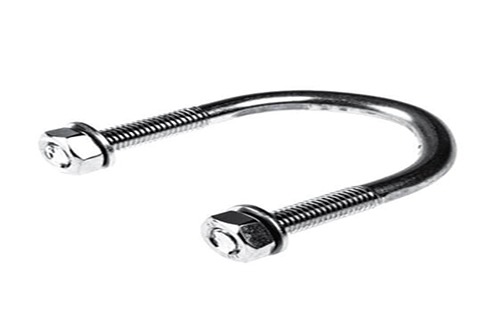

پیچ U شکل
این قطعه برای استفاده به عنوان، ساپورت و راهنما طراحی شده است.
قابلیت باربری بالا به دلیل یکپارچه بودن ساختار قطعه به همراه این قطعه چهار مهره و
دو واشر ارائه می شود.
جنس: فولاد و گالوانیزه سرد ( به صورت گرم هم قابل تولید است. )
در سایز 1/2 اینچ تا 10 اینچ

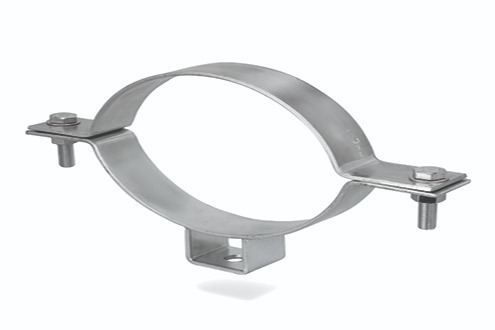

بست رگلاژی سنگین
طراحی شده برای لوله های فولادی سنگین ( عمودی / افقی ) گذرنده از دیوار ها و سقف
ها می باشد. قابل استفاده برای پایپ های گذرنده از دیوار ها و سقف ها طراحی شده
است.
جنس: فولاد و گالوانیزه سرد ( قابلیت ارائه به صورت گرم )
این بست در سایز 1/4 اینچ تا 16 اینچ با توجه به کاربرد قابل ارائه است.

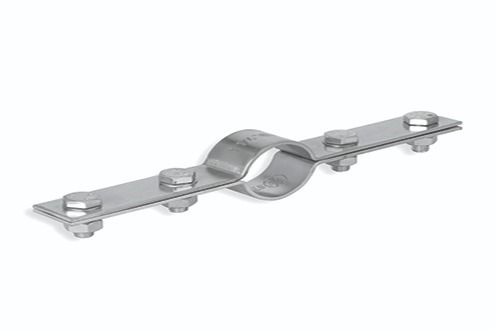

بست ثابت رایزری
این قطعه برای استفاده به عنوان، بست و راهنما برای پایپ های عمودی ( رایزر ها )
طراحی شده است.
قابل استفاده برای انواع پایپ ها
جنس: فولاد و گالوانیزه سرد ( به صورت گرم هم قابل تولید است. )
این قطعه در سایز 3/4 اینچ تا 16 اینچ و همین طور برای سایز های سفارشی با توجه به
کاربرد مورد نظر، قابل ارائه می باشد.

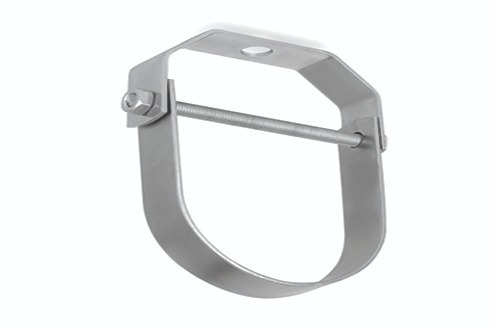

بست کلایویز
طراحی شده برای سیستم انتقال آب مربوط به سیستم های آتشنشانی و اطفا حریق
این بست به گونه ای تنظیم شده که امکان تنظیم محل قرارگیری لوله در جهت عمودی را
فراهم می آورد.
طراحی شده برای بارگذاری های سنگین و لوله های فولادی
جنس: فولاد و گالوانیزه سرد ( قابلیت ارائه به صورت گرم )
این بست در سایز 1/4 اینچ تا 16 اینچ با توجه به کاربرد قابل ارائه است.
یوبولت روکش دار
قابلیت باربری بالا به دلیل یکپارچه بودن ساختار قطعه جنس فولاد کربن متوسط ST37-2
بر اساس استاندارد ASTM A36
این قطعات قابلیت ارائه با پوشش گالوانیزه سرد و گرم

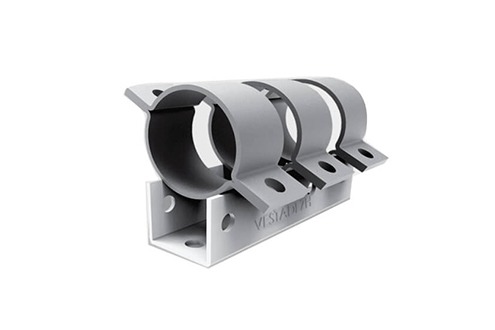

فیکس پوینت پایه U
نگهدارنده طراحی شده برای محافظت از سیستم پایپینگ در مقابل تغییر جهت ناشی از
بارگذاری های خمشی و جابجایی های نامطلوب ناشی از ضربه قوچ در لوله ها.
جنس: فولاد ( ASTM A36 Grade C/ST37-2 )

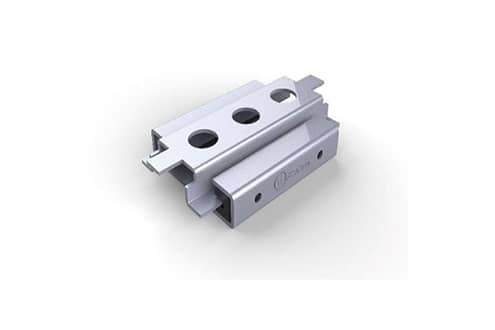

اسلایدر سبک
نگهدارنده طراحی شده برای ایجاد امکان جابجایی طولی ناشی از انبساط حرارتی لوله
های نصب شده بین دو ساپورت فیکس پوینت ( ساپورت انکر )
مناسب برای استفاده به صورت آویز از سقف و نصب روی زمین
قابل نصب روی سازه های ساختمانی و همچنین استفاده به همراه پروفیل های سوراخدار
جنس قسمت فلزی از فولاد
قسمت پلاستیکی ساخته شده از پلی امید 6
ضریب اصطکاک ایستایی: 0.2
ضریب اصطکاک جنبشی: 0.15
ساخته شده از ورق گالوانیزه سرد و گرم
این اسلایدر برای لوله های 3/4 اینچ تا 1.1/4 اینچ قابل استفاده است.

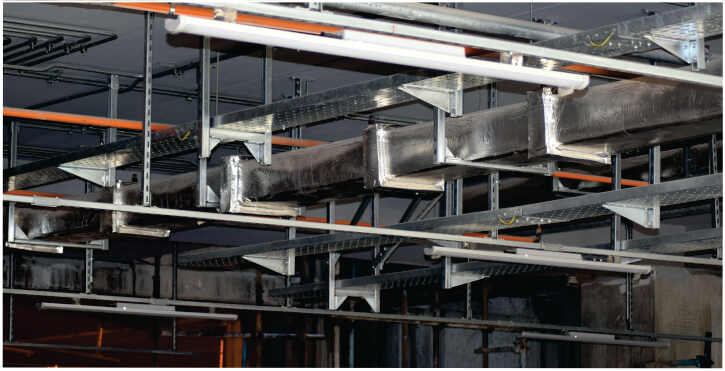

سیستم ساپورت مدولار
پروفیل فولادی گالوانیزه به منظور باربری های سبک، متوسط و سنگین مورد استفاده در کاربردهای تاسیساتی در دو مدل پروفیل C (برای کاربردهای سبک مانند ساپورت کانال هوا)
و G ساخته میشوند. برای همه این پروفیلها، اتصالات مختلفی با موارد استفاده متنوع طراحی و ساخته میشود.
از اتصالات پروفیلگالوانیزه در ساپورت های تاسیساتی به منظور مهار کانال، سینی کابل، سینی مش، انواع لوله و همچنین برای مهار بعضی از قطعه های ویژه در سازه های ساختمانی
به کار گرفته میشود. شایان ذکر است که با توجه به پوشش گالوانیزه این پروفیل به کارگیری از آن در محیط های خارجی و در ناحیه های با رطوبت فراوان امکان پذیر میباشد. با توجه
به شکل و فرم مناسب همه ای انواع پروفیل گالوانیزه و درپوش های پلاستیکی طراحی شده به منظور انتهای پروفیل ها، به کار گرفتن از این پروفیل ها در فضاهای باز مثل پارکینگ
ها که در معرض دید عموم قراردارند بسیار مرسوم می باشد.

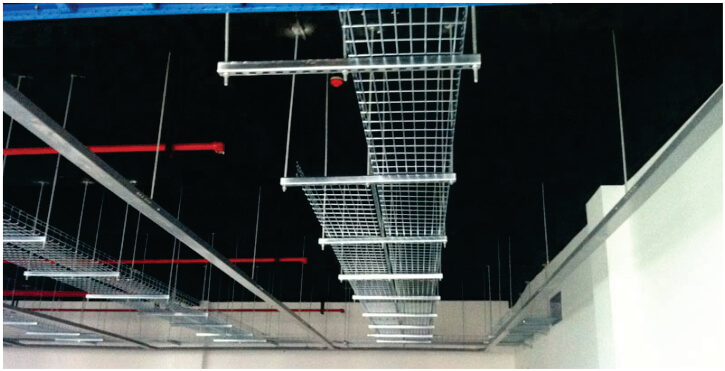

سینی مش
سینی مش با طراحی خلاقانه به نحوی ساخته شده تا در پیچیده ترین شرایط قابل پیکربندی و نصب باشد. ساختار این سبد به گونه ای است که با کمترین وزن بیشترین استحکام را
از خود نشان میدهد و به راحتی در پروژه حمل میشود و حتی میتوان این محصول را در مسیرهای صعب العبور با کمترین اتصالات نصب کرد.
سینی مش های فولادی با حفاظت سطح، یا فولاد ضد زنگ AISI 304 یا L 316 با لبه ایمنی برای پشتیبانی و مدیریت کابل ها مورد استفاده قرار می گیرند. سینی مش از یک سری
مش سیمهای الکتریکی است که دارای قدرت و کشش بالا هستند. سهولت نصب، به لطف انعطاف پذیری آن و سیستم اتصال سریع آن، نیاز به هیچ پیچی برای پشتیبانی و لوازم
جانبی ندارد و باعث صرفه جویی در مواد و هزینه های کار می شود . تولید شده بر اساس استاندارد بین المللی IEC 61537. طیف گسترده ای از اندازه را در بر می گیرد.
انجام عملیات پشتیبانی، مدیریت و توزیع کابل در تاسیسات برق و یا مخابرات در عمران، تونل ها، پارکها، ساختمانهای عمومی، مراکز خرید، مراکز پردازش داده، زیرساختها، فرودگاهها،
تونلهای زیرزمینی و راه آهن. کاربرد های صنعتی نظیر: نیروی دریایی، پتروشیمی، نساجی، شیمی و مواد غذایی. برنامه های داخل سالن در محیط خشک یا در محیط های مرطوب .
ویژگی و مزایا:
- انعطاف پذیری بالا و سادگی در اتصالات در نتیجه کاهش زمان اجرا
- عدم نیاز به زاویه و زانوئی و تجهیزات جانبی از این نوع در نتیجه کاهش هزینه تمام شده اجرا

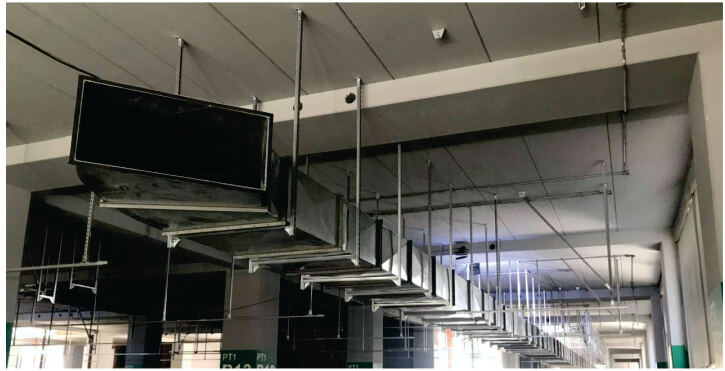

سیستم کانال های هوارسانی
ازجمله تجهیزات تاسیساتی پرکاربرد سیستم‌های هوارسانی و نصب و اتصال آن است. کانال های هوا بخش اصلی این سیستم هستند و اتصالات کانال ها به روش فلنج بندی انجام
می شود.
پروسه نصب فلنج کانال هوا به روش مدرن جایگزین روش سنتی استفاده از نبشی و نخ نسوز است. در این روش با استفاده از قطعات پیش‌ساخته با پوشش گالوانیزه مانند پروفیل
فلنج، گوشه فلنج و گیره کلیپس فلنج بندی کانال انجام می‌پذیرد. این روش با استانداردهایی نظیر SMACNA HVAC و DW144 مطابقت و سازگاری دارد.
شرکت وستادژ به عنوان پیشروی صنعت ساپورتهای تاسیساتی با درنظر گرفتن استانداردهای ذکر شده برای سیستم کانال هوا و نیز درنظر گرفتن استانداردهای بینالمللی
همچون ASTM و DIN اقدام به تولید قطعات لازم برای سازه سیستم هوارسانی کرده و به بازار عرضه نموده است.
این سیستم نسبت به روش سنتی دارای مزیتهای زیادی از جمله هوابندی بهتر، سرعت اجرای بالاتر، عمر مفید بیشتر، ظاهر زیباتر، عدم نیاز به رنگآمیزی، کیفیت بالاتر در شرایط
محیطی به دلیل استفاده از پوشش گالوانیزه و … است.
قطعات مورد استفاده در اتصال سیستم هوارسانی شامل موارد زیر است :
پروفیل فلنج کانال بندی کانال هوا
پروفیل‌های فلنج شرکت وستادژ برای کانال هوا در سه سایز 20، 30 و 40 تولید میشوند و به بازار عرضه میشوند. این پروفیلها با اتصال به دهانه کانال، مکان اتصال دو کانال به
یکدیگر را به وجود می‌آورند. انتخاب سایز پروفیل فلنج و فاصله فلنج ها بر اساس ابعاد دهانه کانال، ضخامت ورق کانال و همچنین کلاس فشار داخل کانال طبق
استاندارد SMACNA صورت می‌پذیرد.
گوشه فلنج
گوشه فلنج به منظور اتصال پروفیل‌های فلنج و ساخت قاب مستطیلی دور کانال به کار گرفته میشوند. مطابق با سایز پروفیل‌های فلنج، گوشه فلنج نیز در سه سایز 20، 30 و 40 تولید
میشود. برای ساخت هر قاب، نیاز به چهار عدد گوشه فلنچ است.
ماستیک درزبند
چسب ماستیک به‌منظور درزبندی اتصالات فلنج کانال‌های هوا کاربرد دارد. این محصول پایه آب تک جزئی بعد از خشک شدن به دلیل ویژگی کشسانی پایدار، حالت الاستیکی و
انعطاف‌پذیری خود را حفظ می‌کند و چسبندگی بسیار خوبی را به روی انواع سطوح نظیر سطوح فولادی، گالوانیزه، آلومینیومی، بتنی، چوبی و پلیمری دارد. این ماستیک مقاوم در برابر
رطوبت محیط و تابش نور خورشید، رنگ‌پذیر، ضد آب، آنتی باکتریال و مناسب برای کاربردهای داخلی و خارجی است.
گیره کلیپس فلنج
این قطعه به منظور اتصال دو قاب ساخته‌شده فلنج استفاده میشود. با استفاده از مکانیزم قفل شونده، اتصالی پایدار با نصب آسان را به همراه دارد.

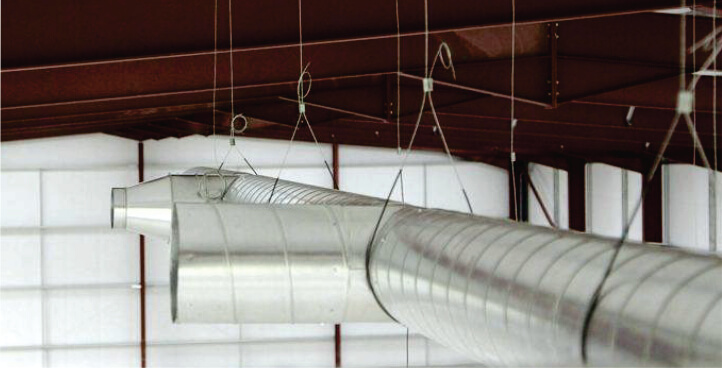

سیستم ساپورت کابلی
استفاده از کابل برای ساپورت ادوات مختلف سیستم های تهویه مطبوع، الکتریکال، سیستم پایپینگ و… روش جدید برای ساخت نگهدارنده ها است که می توان دلایل استفاده از آن
را به سه دسته کلی تقسیم کرد که عبارتند از:
- صرفه جویی در زمان
ساپورت های کابلی به دلیل انعطاف پذیری بالا و امکان پیش نصب و عدم نیاز به عملیاتی مانند پخ زدن و برشکاری و… در هنگام اجراء تا حد زیادی موجب افزایش سرعت اجراء در
پروژه ها می شود.
- ایمنی اجرا
بست رگلاژی طراحی شده توسط شرکت ما، با فراهم آوردن امکان رگلاژ بدون نیاز به انجام عملیات برشکاری، ایمنی اجراء را افزایش میدهد. یک بسته از قطعه رگلاژی ما وزنی معادل
8 کیلوگرم را داشته و دقیقا دارای باربری معادل پیچ متری (راد) به وزن 150 کیلوگرم را داشته و این امر علاوه بر کاهش وزن و حجم مواد مصرفی، ایمنی نصب را افزایش می دهد.
- شکل ظاهری
اجرا ساپورت کابلی به گونه ای است که پس از نصب، نسبت به پیچ متری (راد) بسیار کمتر قابل روئیت بوده و این امر کمک زیادی به افزایش کیفیت شکل ظاهری، پروژه ها اجرا
شده می کند.
